如何设计一个高频变压器来平衡损耗和温升？
原创 磁性元器达人 磁性元件达人 2025年12月18日 06:20 广东
设计一个能平衡损耗（效率）与温升（热管理）的高频变压器，本质上是一场在电磁性能与热力学之间的“博弈”。损耗决定了你“发了多少热”，而温升决定了“这些热散得掉散不掉”。
基于前面的讨论和搜索到的工程资料，我为你整理了一套系统性的设计优化策略，分为四个核心维度：
一、 磁芯设计：源头控制铁损
磁芯损耗（铁损）主要由磁滞损耗和涡流损耗构成，且随频率升高而急剧增加。
1. 选对材料：
低损耗材质：优先选择高频低损耗的铁氧体材料（如PC95、PC44），或者在极高频率下使用纳米晶（Nanocrystalline）或非晶材料。
形状选择：推荐使用 PQ型 或 RM型 磁芯。PQ型磁芯具有较大的绕线面积和良好的散热接触面，RM型则屏蔽性好且散热佳。
2. 优化磁通密度 (B_{max})：
不要贪多：虽然增大磁芯截面积或提高 B_{max} 可以减少匝数，但铁损与 B_{max} 的平方（甚至更高次方）成正比。建议将工作磁通密度控制在材料饱和磁密 (B_s) 的 1/3 到 1/2 之间，避开高损耗区。
3. 气隙处理：
合理的气隙能防止磁芯饱和，但气隙过大会导致漏感增加和局部过热（边缘效应）。建议使用分布气隙或对气隙进行倒角处理，以平滑磁场分布，减少热点。
二、 绕组设计：精准打击铜损
铜损是高频变压器的主要热源之一，主要由趋肤效应和邻近效应引起。
1. 导线选型策略：
高频段 (>500kHz)：必须使用 利兹线 (Litz Wire)。通过多股细线绞合来对抗趋肤效应。
中频段 (<500kHz)：可以使用 扁平线 (Flat Wire) 或 铜箔。它们具有更好的散热接触面，且在中频段的交流损耗增加不明显。
趋肤深度计算：确保导线直径小于该频率下的趋肤深度（delta）。铜的趋肤深度公式为 δ=66/√{f} (mm)，例如在 100kHz 时约为 0.2mm，导线直径最好不要超过 0.4mm。
2. 绕制工艺优化：
三明治绕法 (Sandwich Winding)：将初级和次级绕组交错绕制（如 P-S-P 或 S-P-S），可以显著减小漏感，从而降低漏感引起的损耗和发热。
分层与换位：对于多层绕组，采用换位技术（Transposition）可以减少邻近效应带来的损耗。
三、 热管理设计：不仅要“少发热”，还要“散得快”
很多时候，变压器失效不是因为损耗算错了，而是因为热量散不出去。
1. 导热路径规划：
内部填充：必须进行真空浸漆 (VPI) 或 灌封。这不仅能固定线圈减少噪声，还能填充空气隙（空气是热的不良导体），大幅提升导热系数。如果使用导热硅胶灌封，热阻可降低50%以上。
外部接触：在磁芯与散热片之间涂抹导热硅脂，或者使用导热垫片（如Bergquist垫片）。
2. 强制风冷配合：
如果温升超过40K，需要考虑强制风冷。设计时要预留风道，确保气流能吹到线包最热的中间部位。
四、 电路与拓扑层面的优化
变压器不是孤立的，驱动电路直接影响它的温升。
1. 软开关技术：
采用 LLC 谐振、ZVS (零电压开关) 或 ZCS (零电流开关) 拓扑。这能将开关损耗降低70%以上，从根本上减少热源。
2. 驱动参数调整：
优化栅极电阻 (R_g) 和死区时间。过慢的开关速度会增加开关损耗，导致温升。
五、 推荐的设计流程
为了平衡这两者，建议你按照以下步骤进行迭代设计：
1. 初步计算：根据功率、频率、温升要求，利用 AP 法（面积乘积法）选定磁芯尺寸。
2. 仿真验证：
电磁仿真：使用软件（如 ANSYS Maxwell）计算磁芯损耗和绕组交流电阻。
热仿真：使用 Flotherm 或 Icepak 进行三维温升计算，查看热点温度是否超标。
3. 样机测试：
制作样机后，使用红外热像仪（如 FLUKE Ti32）拍摄热图。
关键点：不仅要测表面温度，还要关注内部热点（通常磁芯中心或绕组中部最热）。

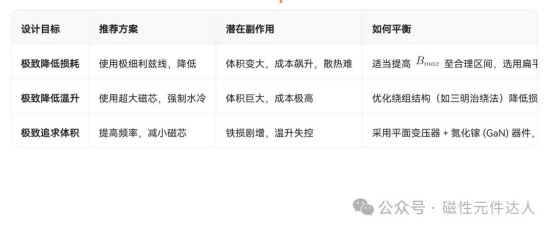

总结：平衡的艺术
设计目标 推荐方案 潜在副作用 如何平衡
极致降低损耗 使用极细利兹线，降低 B_{max} 体积变大，成本飙升，散热难 适当提高 B_{max} 至合理区间，选用扁平线提升散热
极致降低温升 使用超大磁芯，强制水冷 体积巨大，成本极高 优化绕组结构（如三明治绕法）降低损耗，从源头减热
极致追求体积 提高频率，减小磁芯 铁损剧增，温升失控 采用平面变压器 + 氮化镓 (GaN) 器件，配合PCB绕组散热
最终建议：在设计初期，不要只盯着“效率最高”，要给温升留出 20%-30% 的余量。因为在实际量产中，环境温度、元器件公差和通风条件都会比实验室恶劣。
