优化反激变压器设计核心在于降低漏感、控制分布电容、提升耦合效率、兼顾EMI与热性能，同时满足安规与功率密度要求。

原创 磁性元器达人 磁性元件达人

2025年11月11日 06:40 广东

优化反激变压器设计，核心在于降低漏感、控制分布电容、提升耦合效率、兼顾EMI与热性能，同时满足安规与功率密度要求。以下是基于最新资料的系统化优化策略：

✅ 一、绕组结构优化：漏感控制的关键

1. 三明治绕法（夹层绕法）

- 原理：将次级绕组夹在两层初级绕组之间，增强初次级耦合，显著降低漏感。

- 效果：初级漏感可降至普通绕法的 1/4，总漏感下降明显。

- 适用场景：功率 >50W 或对效率/EMI要求高的场合。

- 代价：耦合电容增大，EMI 略差，需配合屏蔽或滤波器使用。

2. 顺序绕法（传统绕法）

- 特点：漏感较大（5%15%），但耦合电容小，EMI 性能好。

- 适用场景：<50W、成本敏感、EMI要求高的设计。

3. 混合绕法（部分三明治）

- 策略：仅在关键绕组段采用三明治结构，平衡漏感与EMI。

- 应用：用于多路输出或高压隔离场景，优化特定输出路性能。

✅ 二、磁芯选择与结构优化

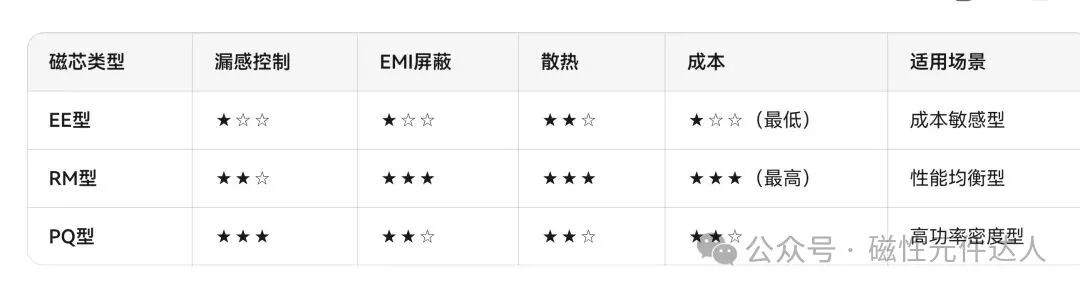

磁芯类型 漏感控制 EMI屏蔽 散热 成本 适用场景

EE型 ★☆☆ ★☆☆ ★★☆ ★☆☆（最低） 成本敏感型

RM型 ★★☆ ★★★ ★★★ ★★★（最高） 性能均衡型

PQ型 ★★★ ★★☆ ★★☆ ★★☆ 高功率密度型

> ✅ 推荐：中高功率优选 PQ型磁芯，配合三明治绕法，兼顾漏感与功率密度。

✅ 三、屏蔽与补偿技术：抑制EMI

1. 铜箔屏蔽层

- 方法：在原副边之间加一层铜箔，单端接地。

- 作用：抑制共模噪声，降低EMI。

- 注意：铜箔不可闭环，避免形成涡流损耗。

2. 补偿绕组

- 原理：引入反向耦合的补偿绕组，抵消共模电流。

- 优化：匝数调整可显著降低共模电流（如10匝→5匝，EMI余量提升10dB以上）。

3. 跨接电容补偿

- 方法：在原副边之间加小电容（如1022pF），调整共模电流相位。

- 效果：共模电流抵消，EMI峰值降低。

✅ 四、漏感能量处理：电压尖峰抑制

1. RCD吸收电路

- 优化参数：

  - 电阻：47200Ω（根据功率调整）

  - 电容：12.2nF（高频吸收）

  - 二极管：超快恢复（如GS2M、FR107）

- 效果：Vds尖峰可从150V降至100V以下。

2. 有源钳位（Active Clamp）

- 适用：高效率、高功率密度设计

- 优点：回收漏感能量，降低损耗与EMI

- 复杂度：控制策略复杂，适合中高端应用

✅ 五、工艺与材料优化

1. 绕线工艺

- 推荐：使用自动绕线机，确保绕线平整、张力一致，降低分布电容离散性。

- 绝缘材料：次级采用三重绝缘线，满足IEC 62368-1加强绝缘要求，节省挡墙与胶带层数。

2. 骨架设计

- 长宽比大的骨架结构有助于降低漏感。

- 分槽结构可用于多路输出，降低交叉调节误差。

✅ 六、案例参考：60W USB-C PD反激变压器设计

- 拓扑：准谐振反激

- 绕法：三明治绕法 + 铜箔屏蔽

- 磁芯：PQ26/20

- 漏感控制：实测漏感 < 3% 主感

- EMI结果：传导余量 > 12dB，辐射通过Class B

✅ 七、总结：反激变压器优化设计要点

优化方向         关键措施

漏感控制 三明治绕法、优化骨架结构、减少气隙

EMI抑制 铜箔屏蔽、补偿绕组、RCD吸收、滤波器配合

耦合增强 初次级紧密耦合、减少绕组间距

安规与工艺 三重绝缘线、自动绕线、满足IEC标准

功率密度 优选PQ磁芯、合理热设计、减少冗余结构 。
