详谈在开关电源设计中，如何选择更优且合适的变压器技术分析
原创 磁性元器达人 磁性元件达人 2026年1月2日 06:02 广东
在小说阅读器中沉浸阅读
开关电源选择合适的变压器，直接决定了电源的效率、体积和可靠性。这不仅仅是一个“买零件”的过程，更是一个基于电路设计的“匹配”过程。梳理了一套系统化的选型流程，主要分为“定拓扑、算参数、选材质、查安规”四个步骤。
第一步：定拓扑 (Topology) —— 这是选型的前提
变压器的类型首先由你的电路拓扑决定。不同拓扑中，变压器的功能不同，选型逻辑也完全不同。
* 反激式 (Flyback) —— 最常用
* 特点：变压器兼具“变压器”和“储能电感”的双重功能。
* 选型重点：必须关注气隙 (Air Gap)。因为要储能，磁芯通常需要开气隙（或使用微晶合金等低剩磁材料），防止磁饱和。
* 适用：小功率（500W）。
第二步：算核心参数 —— 量化需求
在确定了拓扑后，根据电气规格进行计算。不要盲目照抄别人的设计，参数必须匹配你的输入输出。
1. 功率与电流
* 额定功率：变压器的额定功率应大于你的最大输出功率。
* 安全裕量：建议预留 20%-30% 的余量，以应对峰值负载和温升影响。
* 电流：计算初级峰值电流 (Ipk)。对于反激变压器，这是防止磁芯饱和的关键。
2. 电压与匝数比
* 匝数比 (Turns Ratio)：由输入电压范围和输出电压决定。
* 宽压输入：如果你的输入电压范围很宽（如85V-265V AC），需要精确计算最小和最大占空比，从而确定匝比。
3. 开关频率
* 高频 vs 低频：频率越高，变压器体积可以做得越小，但对磁芯材料的损耗要求越高。
* 匹配：你的变压器磁芯必须支持你设定的开关频率（如100kHz, 500kHz）。
第三步：选磁芯与材质 —— 决定性能
材质直接决定了电源的效率和温升。
* 磁芯材料：
* 锰锌铁氧体 (Mn-Zn Ferrite)：最主流选择。适用于几十kHz到1MHz的高频开关电源。优点是电阻率高、涡流损耗小，但饱和磁通密度 (Bs) 较低（通常200-300mT）。
* 铁粉芯 / 钛铁铝 (Kool Mμ) / 非晶/纳米晶：主要用于大电流、抗饱和要求高的储能电感（如PFC电感），一般不作为主功率变压器磁芯。
* 骨架材质：
* 耐温等级：必须符合安规要求。常见的有 UL94-V0 级阻燃材料。
* CTI值：如果你的爬电距离很紧，建议选用 CTI ≥ 600 的高绝缘等级骨架材料（如改性PPO），以防止表面漏电起痕。
第四步：关注关键电气特性
除了基本参数，以下几个隐形参数对电源稳定性至关重要：
1. 漏感
* 影响：漏感过大会导致开关管关断时产生高压尖峰，可能击穿MOSFET。
* 控制：通常要求漏感小于初级电感量的 3%-5%。多层绝缘线（Triple Insulated Wire）或初次级夹绕工艺可以有效降低漏感。
2. 分布电容
* 影响：过大的分布电容会降低高频响应，并增加共模噪声。
* 控制：对于高压应用（如之前的800V话题），层间电容会导致严重的漏电流问题。使用分段绕制或屏蔽层可以减小分布电容。
3. 温升
* 限制：满载工作时，变压器表面温升通常应控制在 40℃-50℃ 以内（相对于环境温度）。
* 考量：如果你的电源工作在高温环境（如70℃机箱内），必须选择耐温等级更高的磁芯（如H级绝缘）。
第五步：安规与认证 (IEC 61558)
既然关注 IEC 61558，选型时必须确认以下几点：
* 绝缘类型：确认是加强绝缘还是基本绝缘。对于输入输出隔离，通常需要加强绝缘。
* 耐压测试：变压器出厂通常需通过 3000V AC / 1min 的耐压测试（输入对输出）。
* 安全距离：对于高压输入（如800V），确认变压器引脚间的爬电距离和电气间隙是否满足标准要求（如之前讨论的8mm-10mm原则）。
总结：选型清单
在最终下单前，建议你核对以下清单：

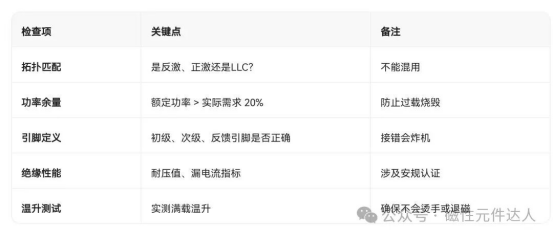

检查项// 关键点 ∥ 备注
拓扑匹配∥ 是反激、正激还是LLC？ ∥不能混用
功率余量 ∥ 额定功率 > 实际需求 20% ∥ 防止过载烧毁
引脚定义 ∥ 初级、次级、反馈引脚是否正确 ∥ 接错会炸机
绝缘性能 ∥ 耐压值、漏电流指标∥涉及安规认证
温升测试 ∥ 实测满载温升 ∥确保不会烫手或退磁
如果是定制变压器，请务必提供详细的《变压器规格书》给厂商，包含上述所有电气参数和结构要求；如果你是采购现成品，请优先选择知名磁性元件厂商（如TDK, TPE, 威世等）的成熟型号，并仔细阅读其Datasheet中的“安全规范”和“使用环境”章节。
