提供3个针对3kW LLC变换器的磁集成设计方案。这些方案均基于现有工程案例，您可以根据具体的应用场景（如输入电压、输出规格）进行调整。
💡 方案一：单变压器漏感集成 (低成本方案)
此方案适用于对成本敏感、功率在3kW左右的应用，如服务器或通信电源。
1. 设计规格参考
以意法半导体(ST)的3kW全桥LLC评估板(STEVAL-DPSLLCK1)为例，其关键参数如下：
输入电压 (Vin): 375–425 VDC
输出电压 (Vo): 48 VDC
额定功率 (Po): 3 kW
峰值效率: ≈ 95.3%
核心特点: 采用数字控制，高频变压器集成了电感元件以实现紧凑设计。
2. 磁集成思路
核心原理: 利用变压器的漏感 (Lr) 作为LLC的谐振电感，励磁电感 (Lm) 由主磁路的气隙提供。
实现方法: 通过优化绕组结构（如分段绕制、跨磁柱绕制）来控制漏感值，无需额外的独立电感磁件。
优点: 磁件数量最少（仅1个变压器），BOM成本和体积优势明显。
缺点: Lr与Lm强耦合，参数受工艺影响大，轻载时ZVS范围可能受限，动态响应相对较差。
3. 设计要点
AP法初选磁芯: 根据3kW功率、300–500kHz开关频率，预估所需磁芯面积积(AP)并选择EE/EER型铁氧体磁芯。

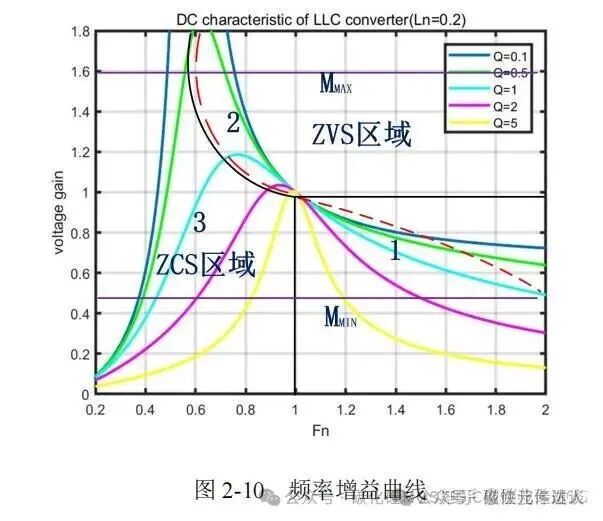

确定Lm: 通过主磁路气隙设定励磁电感Lm，通常取Lm ≈ (3–5)Lr，以保证足够的励磁电流实现全负载ZVS。
设计绕组: 采用Litz线或多层PCB绕组，通过控制初次级绕组的耦合度（如拉开距离、分段）来获得目标Lr值。
仿真验证: 使用Maxwell等工具仿真漏感、磁通分布和损耗，确保设计满足要求。
🚀 方案二：矩阵变压器集成 (高电流输出方案)
此为400V→12V/24V等高电流、低电压输出的3kW应用设计，如数据中心电源。
1. 设计规格参考
输入电压 (Vin): 400 VDC
输出规格: 12V/250A 或 24V/125A
输出功率 (Po): 3 kW
拓扑结构: 全桥LLC + 全波整流 (或同步整流)。
2. 磁集成思路
核心原理: 将一个3kW的大电流变压器分解为多个小功率“子变压器”，并将其集成在同一磁芯上，原边串联，副边并联。
实现方法: 采用定制化的矩阵变压器结构，原边绕组串联以承受高压，副边绕组并联以降低单路电流，从而减小铜损和绕组应力。
优点: 显著降低副边电流和损耗，易于实现自动均流，提高效率和可靠性。
缺点: 磁芯和绕组结构复杂，设计和加工难度较高。
3. 设计要点
确定子变压器数量: 根据电流等级和工艺能力，确定子变压器的数量（如4个或6个）。
分配变比: 若总变比为N:1，则每个子变压器的变比约为N/k（k为子变压器数量），以降低单匝电压和绕组难度。
设计PCB绕组: 采用多层PCB作为绕组，利用“三明治”结构（原副边交错）优化耦合与损耗。
优化磁芯窗口: 合理分配原副边绕组的窗口面积，确保窗口利用率和散热空间。
🔬 方案三：三相LLC集成 (极致性能方案)
此方案适用于需要极高功率密度和优秀动态响应的3kW应用，如高端服务器或电动汽车车载充电机。
1. 设计规格参考
输入电压 (Vin): 400 VDC
输出电压 (Vo): 48 VDC
额定功率 (Po): 3 kW
拓扑结构: 三相交错并联LLC。
2. 磁集成思路
核心原理: 将三相变压器和三路谐振电感集成于单一磁芯结构中，充分利用相间磁耦合实现磁通抵消，减小磁芯体积和损耗。
实现方法: 采用平面磁芯（如E型或UI型）和多层PCB绕组，将所有绕组和磁路集成在一起。
优点: 功率密度极高（可达600–1000 W/in³），磁芯损耗可降低约45%，效率峰值可达96.3%以上，动态均流特性好。
缺点: 设计、仿真和制造难度最大，对工程师的综合能力要求高。
3. 设计要点
选择集成拓扑: 根据成本和性能要求，选择合适的集成结构，如三相集成变压器或“变压器+电感”全集成结构。
优化磁路设计: 通过合理分配绕组和调节气隙，使三相磁通尽可能抵消，降低整体磁芯损耗。
设计PCB绕组: 采用对称、紧凑的绕组布局，并增加屏蔽层以优化EMI性能。
多物理场仿真: 必须进行电磁、热和应力的联合仿真，确保磁件在全工况下的可靠性和性能。
✅ 如何选择适合你的方案？
根据具体的项目需求（如输入/输出规格、成本预算、效率目标等），选择一个方案作为起点，提供更详细的参数设计和仿真建议。
